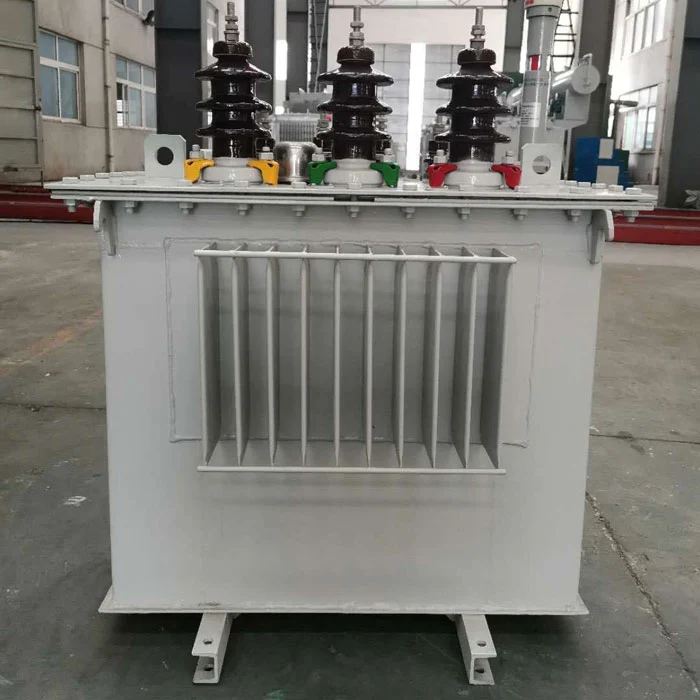

SGOB ການແຜ່ກະຈາຍຄວາມຮ້ອນທີ່ມີປະສິດທິພາບ 100 kVA ການແຜ່ກະຈາຍການສະຫນອງການສົ່ງອອກຂອງຈີນແມ່ນວິສະວະກໍາສໍາລັບການຄວບຄຸມຄວາມຮ້ອນທີ່ຫມັ້ນຄົງພາຍໃຕ້ການໂຫຼດຢ່າງຕໍ່ເນື່ອງ. ດ້ວຍຄວາມເຢັນການໄຫຼວຽນຂອງນ້ໍາມັນທີ່ດີທີ່ສຸດແລະແກນເຫຼັກຊິລິຄອນສູນເສຍຕ່ໍາ, ມັນຮັບປະກັນການຄຸ້ມຄອງຄວາມຮ້ອນທີ່ມີປະສິດທິພາບ, ຫຼຸດຜ່ອນການເສຍພະລັງງານ, ແລະການດໍາເນີນງານທີ່ເຊື່ອຖືໄດ້ສໍາລັບເຄືອຂ່າຍພະລັງງານການຄ້າແລະອຸດສາຫະກໍາ.
SGOBການກະຈາຍຄວາມຮ້ອນທີ່ມີປະສິດທິພາບ 100 kVA Transformer ການແຜ່ກະຈາຍ ຜູ້ສົ່ງອອກແມ່ນວິສະວະກໍາທີ່ມີແນວຄວາມຄິດການປະຕິບັດພາກສະຫນາມ, ເນັ້ນຫນັກເຖິງພຶດຕິກໍາຂອງອຸນຫະພູມ, ການປັບຕົວການໂຫຼດ, ແລະຄວາມຫມັ້ນຄົງໃນຮອບວຽນຍາວແທນທີ່ຈະເປັນຂໍ້ມູນການປະຕິບັດໃນຫ້ອງທົດລອງເທົ່ານັ້ນ.
ໃນຫຼາຍມາດຕະຖານການແຜ່ກະຈາຍ, ຄວາມຮ້ອນແມ່ນການຄຸ້ມຄອງຕົ້ນຕໍໂດຍຜ່ານການ convection ນ້ໍາມັນພື້ນຖານໂດຍບໍ່ມີການ optimized ເສັ້ນທາງການໄຫຼພາຍໃນ. ນີ້ມັກຈະເຮັດໃຫ້ອຸນຫະພູມທ້ອງຖິ່ນເພີ່ມຂຶ້ນພາຍໃຕ້ການໂຫຼດຢ່າງຕໍ່ເນື່ອງ.
SGOB ປັບປຸງນີ້ໂດຍການສຸມໃສ່ການເພີ່ມປະສິດທິພາບເສັ້ນທາງຄວາມຮ້ອນ:
- ຫຼຸດຜ່ອນເຂດນໍ້າມັນທີ່ຄົງຄ້າງພາຍໃນໂຄງສ້າງຖັງ
- ປັບປຸງການໄຫຼຂອງນ້ໍາມັນຕາມທິດທາງພາຍໃນຊ່ອງທາງ winding
- ປັບປຸງປະສິດທິພາບການຖ່າຍທອດຄວາມຮ້ອນຂອງທໍ່ກັບນໍ້າມັນ
- ຄວບຄຸມການສ້າງຮັອດສະປອດພາຍໃຕ້ການໂຫຼດດົນນານ
- ສະຖຽນລະພາບເສັ້ນໂຄ້ງການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມແທນທີ່ຈະເປັນການຄວບຄຸມສູງສຸດໃນໄລຍະສັ້ນ
ເມື່ອປຽບທຽບກັບແບບທໍາມະດາ, ການປັບປຸງທີ່ສໍາຄັນບໍ່ແມ່ນ "ຄວາມເຢັນຫຼາຍ", ແຕ່ການແຜ່ກະຈາຍຄວາມຮ້ອນທີ່ມີການຄວບຄຸມຫຼາຍ.
SGOB ການແຜ່ກະຈາຍຄວາມຮ້ອນທີ່ມີປະສິດທິພາບ 100 kVA ໄດ້ຖືກອອກແບບໂດຍອີງໃສ່ສະພາບແວດລ້ອມການຕິດຕັ້ງທີ່ແທ້ຈິງເຊັ່ນ: ອາຄານການຄ້າ, ໂຮງງານຂະຫນາດນ້ອຍ, ແລະສະຖານີຍ່ອຍກາງແຈ້ງ.
ຈຸດເດັ່ນຂອງໂຄງສ້າງ:
- ສະຫນັບສະຫນູນ winding ເສີມເພື່ອຫຼຸດຜ່ອນການຜິດປົກກະຕິພາຍໃຕ້ການຂະຫຍາຍຄວາມຮ້ອນ
- ປັບປຸງໄລຍະຫ່າງຂອງທໍ່ໃຫ້ເໝາະສົມເພື່ອປັບປຸງການເຈາະນ້ຳມັນ
- ລະບົບລັອກກົນຈັກເພື່ອຫຼຸດຜ່ອນການເຄື່ອນທີ່ທີ່ເກີດການສັ່ນສະເທືອນ
- ໂຄງສ້າງຂອງຖັງທີ່ຖືກອອກແບບສໍາລັບການໄຫຼວຽນຂອງ convection ສອດຄ່ອງ
- ປັບປຸງຄວາມຫມັ້ນຄົງຂອງການຜະນຶກເພື່ອປ້ອງກັນຄວາມຊຸ່ມຊື່ນຂອງຄວາມຮ້ອນທີ່ກ່ຽວຂ້ອງກັບຄວາມຊຸ່ມຊື່ນ
ໂຄງສ້າງນີ້ເປົ້າຫມາຍຄວາມຫນ້າເຊື່ອຖືຂອງພາກສະຫນາມໃນໄລຍະຍາວແທນທີ່ຈະເປັນການປະຕິບັດການທົດສອບໄລຍະສັ້ນ.
ແທນທີ່ຈະພຽງແຕ່ເພີ່ມຄວາມເຢັນ, SGOB ຫຼຸດຜ່ອນຄວາມຮ້ອນໃນແຫຼ່ງຂອງການຜະລິດ.
ວິທີການວິສະວະກໍາ:
- ເຫຼັກກ້າຊິລິຄອນທີ່ມີຄວາມທົນທານສູງ ຫຼຸດຜ່ອນການສູນເສຍກະແສໄຟຟ້າ
- ຮູບແບບ winding ທອງແດງຫຼຸດຜ່ອນຄວາມຮ້ອນຕ້ານທານ
- ໂຄງສ້າງຫຼັກຂັ້ນຕອນ-lap ປັບປຸງການດຸ່ນດ່ຽງການກະຈາຍ flux
- ຫຼຸດຜ່ອນຄວາມຮ້ອນປະສົມກົມກຽວພາຍໃຕ້ເງື່ອນໄຂການໂຫຼດທີ່ປ່ຽນແປງ
- ການສູນເສຍໃນປັດຈຸບັນ eddy ຕ່ໍາໂດຍຜ່ານການປຸງແຕ່ງ lamination ທີ່ເຫມາະສົມ
ຍຸດທະສາດ "ຫຼຸດຜ່ອນຄວາມຮ້ອນກ່ອນ, ຫຼັງຈາກນັ້ນ dissipate" ນີ້ປັບປຸງປະສິດທິພາບທີ່ມີປະສິດທິພາບຫຼາຍກ່ວາການຍົກລະດັບຄວາມເຢັນເທົ່ານັ້ນ.
ເມື່ອປຽບທຽບກັບເຄື່ອງຫັນປ່ຽນແບບແຫ້ງຫຼືແບບລະບາຍອາກາດພື້ນຖານ, ການແຊ່ນ້ໍາມັນນໍາເອົາຂໍ້ດີດ້ານຄວາມຮ້ອນທີ່ຊັດເຈນ:
ຂໍ້ໄດ້ປຽບຂອງລະບົບການແຊ່ນ້ໍາ SGOB:
- ນ້ໍາມັນເຮັດຫນ້າທີ່ເປັນທັງ insulation ແລະຂະຫນາດກາງການໂອນຄວາມຮ້ອນ
- ກະຈາຍຄວາມຮ້ອນໄວກວ່າເມື່ອທຽບໃສ່ກັບລະບົບລະບາຍອາກາດ
- ອຸນຫະພູມທີ່ຫມັ້ນຄົງຫຼາຍພາຍໃຕ້ວົງຈອນການໂຫຼດສູງສຸດ
- ຄວາມທົນທານ overload ດີກວ່າໃນໄລຍະສັ້ນຄວາມຕ້ອງການສູງ
- ຄວາມສ່ຽງຕ່ໍາຂອງ insulation breakdown ເນື່ອງຈາກອຸນຫະພູມ spikes
ນີ້ເຮັດໃຫ້ມັນເຫມາະສົມກັບສະພາບແວດລ້ອມການໂຫຼດທີ່ບໍ່ຫມັ້ນຄົງຫຼືມີຄວາມຜັນຜວນຫຼາຍຂຶ້ນ.
ວິສະວະກໍາວັດສະດຸມີບົດບາດສໍາຄັນໃນການປະຕິບັດການກະຈາຍຄວາມຮ້ອນ:
- ວັດສະດຸຫຼັກ: ເຫຼັກກ້າ silicon ຮັດເມັດພືດທີ່ສູນເສຍຕໍ່າ
- ຕົວນໍາ: ທອງແດງທີ່ບໍ່ມີອົກຊີເຈນທີ່ມີການຕໍ່ຕ້ານຄວາມຫມັ້ນຄົງພາຍໃຕ້ຄວາມຮ້ອນ
- insulation: ລະບົບປະສົມນ້ໍາມັນເຈ້ຍທີ່ມີຄວາມທົນທານຕໍ່ຄວາມຮ້ອນ
- ການປະທັບຕາ: ຢາງຕ້ານການ aging ເພື່ອຮັກສາຄວາມຫມັ້ນຄົງຂອງຄວາມກົດດັນພາຍໃນ
- ເຫຼັກໂຄງສ້າງ: ຮ່າງກາຍຖັງເສີມເພື່ອຄວາມສົມດຸນຂອງຄວາມຮ້ອນ ແລະຄວາມກົດດັນ
ວັດສະດຸທັງໝົດຖືກກວດສອບຜ່ານການກວດກາທີ່ເຂົ້າມາທີ່ສອດຄ່ອງກັບການຄວບຄຸມລະບົບ ISO9001.
| ຕົວແບບ | ຄວາມຈຸ (kVA) | HV (kV) | LV (kV) | ການສູນເສຍທີ່ບໍ່ມີການໂຫຼດ (kW) | impedance (%) | ນ້ຳໜັກ (kg) | ຂະໜາດ (ມມ) |
| S11-M-50/10 | 50 | 6–20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6–20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6–20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6–20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBການກະຈາຍຄວາມຮ້ອນທີ່ມີປະສິດທິພາບ 100 kVA Transformer ການແຜ່ກະຈາຍເໝາະສຳລັບຜູ້ໃຊ້ທີ່ຕ້ອງການການດຳເນີນການຕໍ່ຊົ່ວໂມງທີ່ໝັ້ນຄົງດ້ວຍການເໜັງຕີງຂອງອຸນຫະພູມໜ້ອຍທີ່ສຸດ.
ສະພາບແວດລ້ອມແອັບພລິເຄຊັນທົ່ວໄປ:
- ລະບົບຈໍາຫນ່າຍໄຟຟ້າຂາຍຍ່ອຍແລະການຄ້າ
- ໂຮງງານຜະລິດ ແລະ ປຸງແຕ່ງຂະໜາດນ້ອຍ
- ສະຖານີຫັນເປັນທີ່ຢູ່ອາໄສໃນຕົວເມືອງ
- ສະຖານທີ່ອັດຕະໂນມັດອຸດສາຫະກໍາເບົາ
- ໂຄງສ້າງພື້ນຖານລະບົບໄຟຟ້າຊ່ວຍ
- ສະພາບແວດລ້ອມການໂຫຼດປະສົມກັບການປ່ຽນແປງການໂຫຼດເລື້ອຍໆ
ການອອກແບບສະຖຽນລະພາບຄວາມຮ້ອນຂອງມັນແມ່ນເປັນປະໂຫຍດໂດຍສະເພາະໃນສະພາບແວດລ້ອມທີ່ມີອຸນຫະພູມອາກາດລ້ອມຮອບສູງຫຼືລະບາຍອາກາດຈໍາກັດ.
ໝໍ້ແປງແບບທຳມະດາສ່ວນຫຼາຍແມ່ນອີງໃສ່ການໄຫຼວຽນຂອງນ້ຳມັນແບບຕົວຕັ້ງຕົວຕີ ໂດຍບໍ່ມີການປັບປຸງສະຖາປັດຕະຍະກຳການໄຫຼເຂົ້າພາຍໃນ, ເຊິ່ງສາມາດສ້າງການກະຈາຍອຸນຫະພູມທີ່ບໍ່ສະໝ່ຳສະເໝີ.
SGOB ປັບປຸງນີ້ໂດຍການສຸມໃສ່ສາມຊ່ອງຫວ່າງການດໍາເນີນງານທີ່ແທ້ຈິງ:
- ການແຜ່ກະຈາຍຄວາມຮ້ອນທີ່ບໍ່ສະເຫມີກັນພາຍໃນໂຄງສ້າງ winding
- ການຖ່າຍທອດຄວາມຮ້ອນຊ້າພາຍໃຕ້ການໂຫຼດສູງຢ່າງຕໍ່ເນື່ອງ
- ຄວາມຫມັ້ນຄົງຂອງຄວາມຮ້ອນບໍ່ພຽງພໍໃນລະຫວ່າງການເຫນັງຕີງການໂຫຼດ
100 kVA Distribution Transformer ແກ້ໄຂບັນຫາເຫຼົ່ານີ້ໂດຍການອອກແບບໃຫມ່ເສັ້ນທາງການໄຫຼຂອງນ້ໍາມັນພາຍໃນແລະການເສີມຄວາມສອດຄ່ອງຂອງການຖ່າຍທອດຄວາມຮ້ອນ, ແທນທີ່ຈະພຽງແຕ່ເພີ່ມຄວາມຫນາຂອງວັດສະດຸຫຼືຂະຫນາດຖັງ.
SGOB ແມ່ນຜະລິດໂດຍ Shanghai Industry Transformers Co., Ltd., ມີຄວາມສາມາດຜະລິດປະສົມປະສານ:
- 40,000 m² ຖານການຜະລິດທີ່ທັນສະໄຫມ
- CNC ເຫຼັກຊິລິຄອນຕັດແລະສາຍ stacking
- ລະບົບປ່ຽງມ້ວນອັດຕະໂນມັດ ແລະເຄື່ອງອົບແຫ້ງສູນຍາກາດ
- ຫ້ອງທົດລອງປະສິດທິພາບໄຟຟ້າ
- ການປະຕິບັດຕາມມາດຕະຖານ IEC60076 ແລະ GB1094 ຢ່າງເຕັມທີ່
ບໍລິສັດໄດ້ສຸມໃສ່ການຜະລິດຂະຫນາດໃຫຍ່ທີ່ຫມັ້ນຄົງສໍາລັບໂຄງການພື້ນຖານໂຄງລ່າງທົ່ວໂລກແທນທີ່ຈະເປັນຫນ່ວຍງານລູກຄ້າທີ່ໂດດດ່ຽວ.
ແຕ່ລະຫນ່ວຍຂອງ 100 kVA ການແຜ່ກະຈາຍ Transformer ໄດ້ຮັບການກວດສອບຫຼາຍຂັ້ນຕອນ:
- ການທົດສອບການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມພາຍໃຕ້ເງື່ອນໄຂການໂຫຼດເຕັມ
- ການກວດສອບປະສິດທິພາບການໄຫຼວຽນຂອງນ້ໍາມັນ
- ຄວາມເຂັ້ມແຂງ insulation ແລະການທົດສອບ dielectric
- ການປະເມີນຄວາມກົດດັນທາງກົນຈັກສັ້ນ
- ການວັດແທກການສູນເສຍ (ບໍ່ມີການໂຫຼດແລະການສູນເສຍການໂຫຼດ)
ນີ້ຮັບປະກັນພຶດຕິກໍາຄວາມຮ້ອນທີ່ສອດຄ່ອງກ່ອນການຂົນສົ່ງ.
SGOBການກະຈາຍຄວາມຮ້ອນທີ່ມີປະສິດທິພາບ 100 kVA Transformer ການແຜ່ກະຈາຍຖືກຕັ້ງເປັນການແກ້ໄຂການແຈກຢາຍທີ່ດີທີ່ສຸດທີ່ມີສະຖຽນລະພາບຄວາມຮ້ອນ. ແທນທີ່ຈະອີງໃສ່ການສົມມຸດຕິຖານຂອງຄວາມເຢັນແບບດັ້ງເດີມ, ມັນປັບປຸງການຄວບຄຸມການໄຫຼວຽນຂອງຄວາມຮ້ອນພາຍໃນ, ຫຼຸດຜ່ອນການສູນເສຍຄວາມຮ້ອນ, ແລະປັບປຸງຄວາມສອດຄ່ອງຂອງອຸນຫະພູມ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບລະບົບການແຜ່ກະຈາຍພະລັງງານທາງການຄ້າແລະອຸດສາຫະກໍາໃນໄລຍະຍາວທີ່ຕ້ອງການການດໍາເນີນງານທີ່ຫມັ້ນຄົງແລະການຫຼຸດຜ່ອນການຂຶ້ນກັບການບໍາລຸງຮັກສາ.
