ໝໍ້ແປງໄຟຟ້າ 80 kVA Oil Immersed Transformer ສຳລັບການກະຈາຍພະລັງງານທາງການຄ້າ

Shanghai Industrial Transformer Co., Ltd. ສະຫນອງ 80 kVA Oil Immersed Transformer ສໍາລັບການກະຈາຍພະລັງງານທາງການຄ້າ. ຄໍາຮ້ອງສະຫມັກຂັ້ນຕົ້ນ: ຂັ້ນຕອນລົງຈາກ 10kV / 20kV ຫາ 0.4kV ສໍາລັບສະຖານທີ່ການຄ້າ. No-load loss 0.18kW, load loss 1.05kW. ຄ່າໃຊ້ຈ່າຍໄຟຟ້າປະຈໍາປີປະມານ. $420 ຢູ່ທີ່ 50% ການໂຫຼດສະເລ່ຍ. ນ້ຳໜັກລວມ 540kg.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຜູ້ຜະລິດ:Shanghai Industrial Transformer Co., Ltd. (Est. 2007)

ໄດ້ໝໍ້ແປງໄຟຟ້າ 80 kVA Oil Immersed Transformer ສຳລັບການກະຈາຍພະລັງງານທາງການຄ້າແມ່ນມາດຕະຖານທົ່ວໄປສໍາລັບສິ່ງອໍານວຍຄວາມສະດວກທາງດ້ານການຄ້າຂະຫນາດນ້ອຍເຖິງຂະຫນາດກາງລວມທັງຮ້ານສະດວກຊື້ (300-500m²), ຄລີນິກຊຸມຊົນ, ໂຮງແຮມຂະຫນາດນ້ອຍ (20-30 ຫ້ອງ), ແລະໂຮງງານຜະລິດແສງສະຫວ່າງທີ່ມີການໂຫຼດເຊື່ອມຕໍ່ທັງຫມົດລະຫວ່າງ 150-250 amperes ທີ່ 0.4kV.

ຄວາມສາມາດໃນການໂຫຼດ 80 kVA - ມັນສາມາດພະລັງງານຫຍັງໄດ້?

ປະເພດອຸປະກອນ	ປະລິມານ	ໂຫຼດລວມຍ່ອຍ (kVA)
ໄຟ LED (100W ແຕ່ລະອັນ)	100 ຊຸດ	10
HVAC (ຄວາມເຢັນ 5kW ແຕ່ລະອັນ)	4 ຫນ່ວຍ	20
ຟ (7.5kW)	1 ຫນ່ວຍ	8
ລະບົບຈຸດຂາຍ + ໄອທີ	10 ສະຖານີເຮັດວຽກ	5
ຕູ້ເຢັນ (ເຄື່ອງເຮັດຄວາມເຢັນທາງການຄ້າ)	6 ຫນ່ວຍ	12
ຮ້ານຄ້າຕ່າງໆ	-	15
ການໂຫຼດທົ່ວໄປທັງໝົດ		70 kVA
ຂອບຄວາມປອດໄພ		10 kVA

ໝໍ້ແປງໄຟຟ້າຂະໜາດ 80 kVA ສຳລັບການແຈກຢາຍພະລັງງານທາງການຄ້ານີ້ ຮອງຮັບການປະສົມທາງການຄ້າແບບປົກກະຕິຂ້າງເທິງ ໂດຍມີຄັງສຳຮອງຄວາມອາດສາມາດ 10-15% ສຳລັບການຂະຫຍາຍໃນອະນາຄົດ.

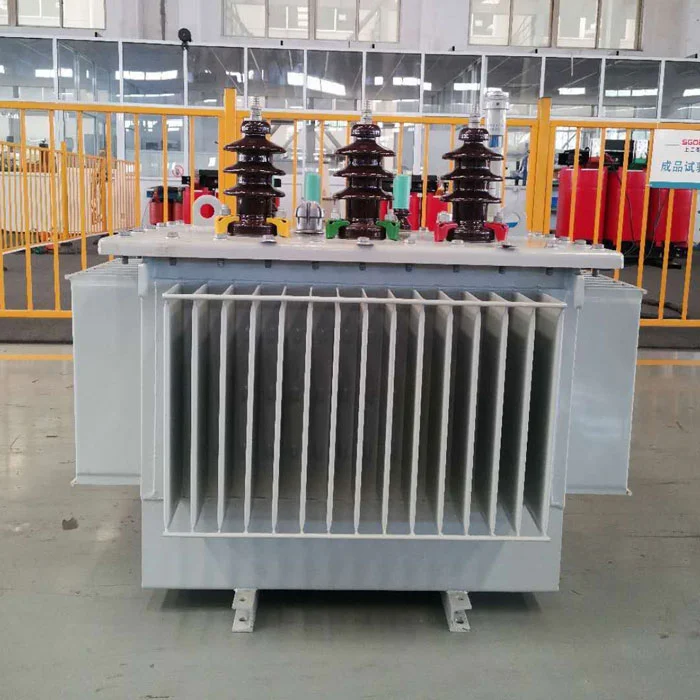

80kva Oil Immersed Transformer

ຕົວກໍານົດການດ້ານວິຊາການ

ລະດັບຄວາມອາດສາມາດ	80 kVA
ແຮງດັນຂັ້ນຕົ້ນ	10 ±2×2.5% / 20 kV
ແຮງດັນຂັ້ນສອງ	400V / 230V ສາມເຟດ
ຄວາມຖີ່	50 Hz
ກຸ່ມເຊື່ອມຕໍ່	Dyn11 (ມາດຕະຖານ)
ການສູນເສຍທີ່ບໍ່ມີການໂຫຼດ (ວັດແທກ)	≤0.18 kW (ປົກກະຕິ 0.176-0.179)
ການສູນເສຍການໂຫຼດ @75°C	≤1.05 kW
impedance	4%
ບໍ່ມີການໂຫຼດປັດຈຸບັນ	≤1.7% (ປົກກະຕິ 1.5-1.6%)
ມະຫາຊົນ	540 ກິໂລກຣາມ (ນ້ໍາມັນປະມານ 105 ກິໂລ)
ຂະໜາດການຂົນສົ່ງ	950 × 600 × 1250 ມມ (ກອບ)
ວິທີການເຮັດຄວາມເຢັນ	ONAN (ນ້ຳມັນທຳມະຊາດ ອາກາດທຳມະຊາດ)
ລະດັບສຽງລົບກວນຢູ່ໃນໄລຍະ 1m	≤55 dB(A)

ມູນຄ່າການວັດແທກຈາກໂຮງງານ QC (12 ເດືອນທີ່ຜ່ານມາ, 47 ຫນ່ວຍ)

ພາລາມິເຕີ	ການທົດສອບສະເລ່ຍຂອງໂຮງງານ	ຈຳກັດ IEC	ສະຖານະ
ການສູນເສຍທີ່ບໍ່ມີການໂຫຼດ	0.177 kW	0.20 kW (ສູງສຸດ)	11.5% ຕໍ່າກວ່າຂອບເຂດຈໍາກັດ
ການສູນເສຍການໂຫຼດ	1.04 kW	1.10 kW	5.5% ຕໍ່າກວ່າຂອບເຂດຈໍາກັດ
ບໍ່ມີການໂຫຼດປັດຈຸບັນ	1.55%	2.0%	22.5% ຕໍ່າກວ່າຂອບເຂດຈໍາກັດ

ທັງຫມົດ 47 ຫນ່ວຍຜ່ານການທົດສອບການໄຫຼບາງສ່ວນທີ່ມີການອ່ານລະຫວ່າງ 2-7 pC (ຈໍາກັດ≤10 pC).

ຄ່າໃຊ້ຈ່າຍພະລັງງານປະຈໍາປີ - ຕົວເລກທີ່ແທ້ຈິງ

ພື້ນຖານການຄຳນວນ: ໝໍ້ແປງໄຟຟ້າ 80kVA ແລ່ນໄດ້ 50% ແຮງດັນສະເລ່ຍ (40 kVA), ແຮງດັນໄຟຟ້າ 0.85, ຊົ່ວໂມງເຮັດວຽກ 5,840 ຊົ່ວໂມງ/ປີ (16 ຊົ່ວໂມງ/ມື້ × 365 ມື້), ອັດຕາຄ່າໄຟຟ້າ $0.12/kWh.

ປະເພດການສູນເສຍ	ພະລັງງານ (kW)	ພະລັງງານປະຈໍາປີ (kWh)	ຄ່າໃຊ້ຈ່າຍປະຈໍາປີ
ບໍ່ມີການສູນເສຍການໂຫຼດ (24/7)	0.18	1,577	$189
ການສູນເສຍການໂຫຼດ (ຢູ່ທີ່ 50% ໂຫຼດ)	1.05 × (0.5)² = 0.26	1,518	$182
ທັງໝົດ	0.44 ສະເລ່ຍ	3,095	$371

ຢູ່ທີ່ 60% ການໂຫຼດສະເລ່ຍ (48 kVA), ຄ່າໃຊ້ຈ່າຍປະຈໍາປີເພີ່ມຂຶ້ນເປັນປະມານ 440 ໂດລາ.

ລະດັບສຽງ - ສໍາຄັນສໍາລັບການຕິດຕັ້ງການຄ້າ

ເຄື່ອງຫັນເປັນການຄ້າມັກຈະຖືກຕິດຕັ້ງຢູ່ໃກ້ກັບສະຖານທີ່ທີ່ຖືກຄອບຄອງ. ແຫຼ່ງສິ່ງລົບກວນແລະການຫຼຸດຜ່ອນໃນນີ້ໝໍ້ແປງໄຟຟ້າ 80 kVA Oil Immersed Transformer ສຳລັບການກະຈາຍພະລັງງານທາງການຄ້າ:

ແຫຼ່ງສຽງ	ການປະກອບສ່ວນ	ການຫຼຸດຜ່ອນໃນຕົວແບບນີ້
ການຈຳກັດແມ່ເຫຼັກຫຼັກ	70%	ຄວາມຫນາແຫນ້ນຂອງ Flux ຫຼຸດລົງເປັນ 1.65T (ທຽບກັບມາດຕະຖານ 1.70T)
ພັດລົມເຢັນ (ຖ້າມີອຸປະກອນ)	0%	ບໍ່ມີແຟນ – ONAN ເທົ່ານັ້ນ
ການສັ່ນສະເທືອນຂອງຖັງ	20%	ແຜ່ນຕ້ານການສັ່ນສະເທືອນລະຫວ່າງຫຼັກແລະຖັງ
ຮິມແມ່ເຫຼັກ	10%	ຂໍ້ຕໍ່ຫຼັກຂັ້ນຕອນ-lap

ລະດັບຄວາມກົດດັນສຽງທີ່ວັດແທກໄດ້: 53-55 dB(A) ຢູ່ 1 ແມັດ. ສໍາລັບການອ້າງອີງ: ການສົນທະນາປົກກະຕິແມ່ນ 60 dB(A), ພື້ນຫລັງຫ້ອງການແມ່ນ 45-50 dB(A). ຫມໍ້ແປງນີ້ແມ່ນເຫມາະສົມສໍາລັບການຕິດຕັ້ງໃນຫ້ອງໄຟຟ້າຊັ້ນໃຕ້ດິນທີ່ຕິດກັບພື້ນເຮືອນໃນເວລາທີ່ມີ insulation ຝາທີ່ເຫມາະສົມ.

80kVA ເຫມາະຢູ່ໃສ? – ມາຕຣິກເບື້ອງການເລືອກຄວາມອາດສາມາດ

ປະເພດສິ່ງອໍານວຍຄວາມສະດວກ	ຄວາມຕ້ອງການສູງສຸດປົກກະຕິ	ແນະນຳໃຫ້ຄະແນນ	ເປັນຫຍັງ
ຮ້ານສະດວກຊື້ຂະໜາດນ້ອຍ (200m²)	25-35 kVA	50kVA	80kVA oversized
ສັບພະສິນຄ້າ (500 ຕາແມັດ)	55-70 kVA	80kVA	ກົງກັບການໂຫຼດປົກກະຕິ
ໂຮງແຮມຂະຫນາດນ້ອຍ (25 ຫ້ອງ)	50-65 kVA	80kVA	ອະນຸຍາດໃຫ້ສໍາລັບການໂຫຼດ AC ສູງສຸດ
ຄລີນິກສຸຂະພາບຊຸມຊົນ	40-60 kVA	80kVA	ຂອບໃບຂະຫຍາຍອຸປະກອນການແພດ
ຮ້ານຂາຍເຄື່ອງອ່ອນລາຍ (3-5 ເຄື່ອງ)	50-75 kVA	80kVA	ມໍເຕີເລີ່ມຕົ້ນປະຈຸບັນ
ອາຄານຫ້ອງການ (1500m²)	60-85 kVA	100kVA	80kVA ເສັ້ນຊາຍແດນ

ຖ້າຄວາມຕ້ອງການສູງສຸດຂອງທ່ານເກີນ 70 kVA ເປັນເວລາຫຼາຍກວ່າ 4 ຊົ່ວໂມງຕໍ່ເນື່ອງ, ເລືອກ 100kVA ແທນ.

ຄວາມຕ້ອງການການຕິດຕັ້ງ – ຈໍາກັດການກໍ່ສ້າງການຄ້າ

ຄວາມຕ້ອງການ	ຫນ່ວຍນີ້ 80kVA	ບັນທຶກ
ພື້ນທີ່ຕ້ອງການ	0.45 m² (870 × 510 ມມ)	ບວກກັບທາງຫນ້າ 600 ມມ
ການໂຫຼດຊັ້ນ	ບັນຈຸນ້ຳມັນ 540kg	ຕໍາ່ສຸດທີ່ 1,000 kg/m²
ຄວາມສູງຂອງເພດານ	ຕ່ຳສຸດ 2.2 ແມັດ	ສໍາລັບການເຂົ້າເຖິງ bushing
ການເປີດລະບາຍອາກາດ	0.15 m² inlet + outlet	convection ທໍາມະຊາດ
ການປ້ອງກັນໄຟ	ຫ້ອງທີ່ປະຕິບັດຕາມ IEC 60076-12	ບັງຄັບສໍາລັບການເຕີມນ້ໍາມັນພາຍໃນ
ການເກັບກູ້ຈາກການເຜົາໄຫມ້	1.5 ມ	ຕໍ່ NFPA 70

ບໍ່ຕ້ອງການ: ລະບົບສະກັດກັ້ນໄຟໄຫມ້ (ສໍາລັບປະລິມານນ້ໍາມັນທີ່ເຕັມໄປດ້ວຍນ້ໍາມັນ <500L ຕໍ່ IEC), bolts ພື້ນຖານພິເສດ (ຮູ mounting ສະຫນອງໃຫ້), ຫຼື enclosure acoustic (≤55dB ທີ່ຍອມຮັບໄດ້ສໍາລັບພື້ນທີ່ບໍ່ນອນ).

ຫຼັກຖານຄຸນນະພາບ – ເນື້ອໃນບົດລາຍງານການທົດສອບໂຮງງານ

ແຕ່ລະຫົວຫມໍ້ແປງນ້ໍາມັນ 80 kVA ສໍາລັບການແຈກຢາຍພະລັງງານທາງການຄ້າມີບົດລາຍງານການທົດສອບທີ່ປະກອບດ້ວຍຄ່າການວັດແທກເຫຼົ່ານີ້ (ບໍ່ພຽງແຕ່ "ຜ່ານ / ລົ້ມເຫລວ"):

ການສູນເສຍບໍ່ມີການໂຫຼດທີ່ແຮງດັນທີ່ຈັດອັນດັບ (ສະເລ່ຍ 3 ເຟດ)
ບໍ່ມີການໂຫຼດປັດຈຸບັນເປັນເປີເຊັນຂອງການຈັດອັນດັບ
ການສູນເສຍການໂຫຼດຢູ່ທີ່ 75 ° C ອ້າງອີງເຖິງປັດຈຸບັນທີ່ມີການຈັດອັນດັບ
ແຮງດັນ impedance ຢູ່ໃນອັດຕາປະຈຸບັນ
ຄວາມຕ້ານທານຂອງ insulation (ປະຖົມຫາມັດທະຍົມ, ປະຖົມກັບດິນ, ມັດທະຍົມກັບດິນ)
Dielectric ທົນແຮງດັນການທົດສອບແລະໄລຍະເວລາ
ແຮງດັນການສູນພັນບາງສ່ວນ ແລະຄ່າສູງສຸດ
ແຮງດັນການແຍກ dielectric ຂອງນ້ໍາມັນ (≥40 kV ຕໍ່ IEC 60156)
ການທົດສອບການປະທັບຕາຂອງຖັງ (30 kPa, 24 ຊົ່ວໂມງ, ການອ່ານເຄື່ອງວັດແທກຄວາມກົດດັນ)

ຜູ້ຊື້ໄດ້ຮັບບົດລາຍງານ PDF ທີ່ມີຈໍານວນ serial traceable ກັບ batch ການຜະລິດ.

ການປຽບທຽບ – New S11 80kVA vs Used/Refurbished 80kVA

ພາຣາມິເຕີໃໝ່ S11 (ໜ່ວຍນີ້)ໃຊ້ S9 (ອາຍຸ 10+ ປີ) ການສູນເສຍການໂຫຼດ 0.18 kW0.28-0.32 kWA ຄ່າໃຊ້ຈ່າຍພະລັງງານທີ່ບໍ່ມີການໂຫຼດປະຈໍາປີ (@$0.12)$189$294-336 ການສູນເສຍການໂຫຼດຢູ່ທີ່ 50% load0.26 kW0.35kWAnnual3 ລາຄາ $182 $217-245ຄ່າໃຊ້ຈ່າຍພະລັງງານປະຈໍາປີທັງຫມົດ$371$511-581ຄ່າໃຊ້ຈ່າຍພະລັງງານ 10 ປີ$3,710$5,110-5,810ລາຄາປົກກະຕິ $2,800-3,200$1,200-1,800ຄ່າໃຊ້ຈ່າຍທັງຫມົດ 10 ປີ$6,500-6,900$6,300-7,600

ຜົນໄດ້ຮັບ: ຫນ່ວຍ S11 ໃຫມ່ເທົ່າກັບຫຼື beats ໃຊ້ S9 ຄ່າໃຊ້ຈ່າຍທັງຫມົດຫຼັງຈາກ 5-7 ປີ, ບວກກັບການຮັບປະກັນຢ່າງເຕັມທີ່ແລະບໍ່ມີຄວາມເສຍຫາຍທີ່ເຊື່ອງໄວ້.

ປະຫວັດການຮ້ອງຂໍການຮັບປະກັນ – 80kVA ສະເພາະ

Shanghai Industrial Transformer Co., Ltd ໄດ້ຈັດສົ່ງ 47 ຫນ່ວຍຂອງ 80kVA (S11-M-80/10) ໃນລະຫວ່າງເດືອນມັງກອນ 2024 ຫາເດືອນມັງກອນ 2026.

ການຮ້ອງຂໍການຮັບປະກັນຍື່ນ: 0
ຫົວໜ່ວຍທີ່ສົ່ງຄືນ: 0
ລາຍງານຄວາມລົ້ມເຫຼວຂອງພາກສະໜາມ: 0

ໜ່ວຍງານເຫຼົ່ານີ້ໄດ້ສົ່ງໃຫ້ລູກຄ້າຢູ່ຟີລິບປິນ (12 ໜ່ວຍ), ອິນໂດເນເຊຍ (8 ໜ່ວຍ), ໄນຈີເຣຍ (6 ໜ່ວຍ), ຫວຽດນາມ (5 ໜ່ວຍ), ແລະຈີນພາຍໃນ (16 ໜ່ວຍ). ຂໍ້ມູນການຕິດຕໍ່ສໍາລັບລູກຄ້າກະສານອ້າງອີງສາມາດສະຫນອງໃຫ້ພາຍໃຕ້ຂໍ້ຕົກລົງຄວາມລັບ.

FAQ - ສະເພາະຜູ້ຊື້ການຄ້າ

Q: ປະເພດນ້ໍາມັນທີ່ແນ່ນອນແລະປະລິມານສໍາລັບພາສີແມ່ນຫຍັງ?

A: ນ້ໍາມັນແຮ່ທາດເກຣດ IEC 60296, ປະມານ 105 ກິໂລຕໍ່ຫນ່ວຍ. ລະຫັດ HS 2710.19. Transformer HS ລະຫັດ 8504.23 (ສໍາລັບ 80kVA). ນ້ຳມັນບໍ່ຈຳເປັນຕ້ອງມີການປະກາດແຍກຕ່າງຫາກເມື່ອປິດໂຮງງານ.

ຖາມ: ອັນນີ້ສາມາດຕິດໃສ່ແຜ່ນຊີມັງນອກໄດ້ບໍ?

A: ແມ່ນແລ້ວ. ການຕິດຕັ້ງນອກຮຽກຮ້ອງໃຫ້ມີຄວາມສູງ pad ຕໍາ່ສຸດທີ່ 300mm ຂ້າງເທິງຊັ້ນ, ອ່າງເກັບນ້ໍາມັນຮົ່ວໄຫລ, ແລະພຸ່ມໄມ້ກັນອາກາດ (ສະແດງໃຫ້ເຫັນຢູ່ໃນຄໍາສັ່ງ). ພຸ່ມໄມ້ porcelain ມາດຕະຖານແມ່ນທົນທານຕໍ່ສະພາບອາກາດ, ແຕ່ການສໍາຜັດ UV ຈະເຮັດໃຫ້ເຄື່ອງສໍາອາງເປັນສີເຫຼືອງ - ບໍ່ມີຜົນກະທົບປະສິດທິພາບ.

Q: ປະຈຸບັນ inrush ຫຼາຍແມ່ນຫຍັງ?

A: ປະມານ 8-10 × rating ໃນປັດຈຸບັນສໍາລັບ 0.1 ວິນາທີ. ສໍາລັບ 80kVA ຢູ່ທີ່ 400V ມັດທະຍົມ, ປະຈຸບັນຈັດອັນດັບ = 115A, inrush ≈ 900-1150A ສໍາລັບວົງຈອນທໍາອິດ. ໃຫ້ແນ່ໃຈວ່າຕົວຕັດວົງຈອນທາງເທິງມີລັກສະນະ C-curve ຫຼື D-curve (ບໍ່ແມ່ນ B-curve).

ຖາມ: ເຈົ້າໃຫ້ການເບິ່ງແຍງການຕິດຕັ້ງບໍ?

A: ການຄວບຄຸມວິດີໂອຫ່າງໄກສອກຫຼີກລວມມີ (WhatsApp/WeChat). ຄ່ານາຍໜ້າຢູ່ບ່ອນມີຢູ່ $1,800 ຕໍ່ອາທິດ ບວກກັບການເດີນທາງ ແລະທີ່ພັກ. ແຈ້ງລ່ວງໜ້າຢ່າງໜ້ອຍ 7 ມື້.

ຖາມ: ລະດັບຄວາມສູງແມ່ນຫຍັງ?

A: ສູງກວ່າ 1,000m, ຫຼຸດຜ່ອນຄວາມອາດສາມາດຈັດອັນດັບໂດຍ 1% ຕໍ່ 100m. ຢູ່ທີ່ລະດັບຄວາມສູງ 2,000m, ຫນ່ວຍ 80kVA ນີ້ຄວນຈະຖືກຈໍາກັດຢູ່ທີ່ 72kVA ຢ່າງຕໍ່ເນື່ອງ. ບໍ່ມີການປ່ຽນແປງການສູນເສຍ - ພຽງແຕ່ປະສິດທິພາບຄວາມເຢັນຫຼຸດລົງ.

ຖາມ: ຂ້ອຍສາມາດເຊື່ອມຕໍ່ຂະຫນານກັບຫມໍ້ແປງ 80kVA ທີ່ມີຢູ່ແລ້ວໄດ້ບໍ?

A: ແມ່ນແລ້ວ, ຖ້າຫນ່ວຍງານທີ່ມີຢູ່ແລ້ວມີ impedance ຄືກັນ (4% ± 5%), ອັດຕາສ່ວນແຮງດັນ, ແລະກຸ່ມເຊື່ອມຕໍ່ (Dyn11). ການທົດສອບການໄຫຼວຽນຂອງປະຈຸບັນທີ່ຕ້ອງການກ່ອນທີ່ຈະດໍາເນີນການຂະຫນານ. ພວກເຮົາສະຫນອງແຜນຜັງການເຊື່ອມຕໍ່.

ມູນຄ່າໄລຍະຍາວ

ນີ້ໝໍ້ແປງໄຟຟ້າ 80 kVA Oil Immersed Transformer ສຳລັບການກະຈາຍພະລັງງານທາງການຄ້າສະຫນອງການສູນເສຍທີ່ບໍ່ມີການໂຫຼດໂດຍສະເລ່ຍທີ່ວັດແທກໂດຍໂຮງງານຂອງ 0.177kW, ລະດັບສຽງ ≤55 dB(A), ແລະການຮຽກຮ້ອງການຮັບປະກັນສູນໃນທົ່ວ 47 ຫນ່ວຍທີ່ຖືກຈັດສົ່ງ. ມັນເຫມາະສົມສໍາລັບຊຸບເປີມາເກັດ, ໂຮງແຮມຂະຫນາດນ້ອຍ, ແລະສະຖານທີ່ການຄ້າແສງສະຫວ່າງທີ່ຕ້ອງການບໍລິການ 150-250A ທີ່ 0.4kV.
